P. 47

NEE521





 Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof

 බᇒՎ൥௃ᴐᣂజल఺
                                                                                                           MDD410



               Ҿጎ؅٫཮
 Voltage
 380V

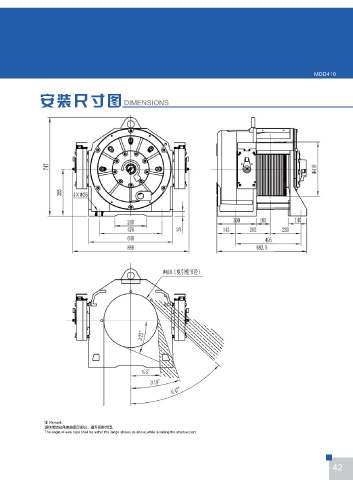

 ׈ჷ׈࿢                                      DIMENSIONS
 ှ ႄ  б  Roping  2:1
 حקᄛᇗ  Elv.Load  (1350~1600)kg

 حקะ෎  Elv.Speed  (2.5~4.0)m/s
 ှႄ੽ࢫࣥ  Sheave Diam  410mm
 ٝ޹֩ࠩ  IP Code  IP41

 धჸ֩ࠩ  Ins.Class  F
 ቋնᇠ࣡ᄛ  Max. Static Load  13500kg

 ۽  ቔ  ᇅ  Duty  S5-40%
 ሱ        ᇗ  Weight  800kg
 ᇅ  ׮  ఖ  Brake  DC110V    2×1.6A
 ※ 制动器的电压值表示启动及维持电压。
     Brake voltage corresponds to its Start&Sustaining voltage.





 ࡀ߭՗ TQFD/TIFFU


 型号  规格  额定载重  额定梯速  曳引轮节径  曳引轮绳槽  绕绳方式  额定电流  额定功率  额定转速  额定频率  额定转矩  电机极数
 Type  Spec.  Elv. Load  Elv. Speed  Sheave Dia.  Sheave Groove  Wrap  Current  Power  Speed  Freq.  Torque  Poles
 kg  m/s  mm  A  kW  r/min  Hz  N·m
 MDD410  1350-2.5  1350  2.5  410  16×Φ10×12  复绕(Double)  52  21.7  233  58.3  890  30


 MDD410  1350-3.0  1350  3.0  410  16×Φ10×12  复绕(Double)  60  26  279  69.8  890  30


 MDD410  1350-3.5  1350  3.5  410  16×Φ10×12  复绕(Double)  71  30.4  326  81.5  890  30

 MDD410  1350-4.0  1350  4.0  410  16×Φ10×12  复绕(Double)  81  34.8  373  93.3  890  30


 MDD410  1600-2.5  1600  2.5  410  16×Φ10×12  复绕(Double)  62  26.3  233  58.3  1080  30


 MDD410  1600-3.0  1600  3.0  410  16×Φ10×12  复绕(Double)  73  31.6  279  69.8  1080  30

 MDD410  1600-3.5  1600  3.5  410  16×Φ10×12  复绕(Double)  86  36.9  326  81.5  1080  30

                注 Remark:
 MDD410  1600-4.0  1600  4.0  410  16×Φ10×12  复绕(Double)  98  42.2  373  93.3  1080  30  钢丝绳绕出角度按图示部分,避开阴影范围。
                The angle of wire rope shall be within the range shown as above,while avoiding the shadow part.
