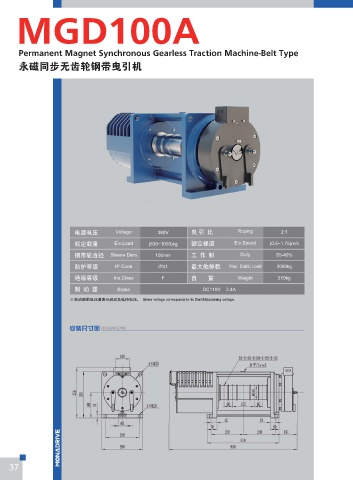

MGD100A
NHE211B ࡀ߭՗ TQFD/TIFFU 钢带槽 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数

规格
额定载重
额定梯速
型号
钢带轮直径
Spec.
Type
Elv. Load
m/s
kW
A
mm
Hz
r/min
N·m
kg Elv. Speed Sheave Dia. Groove Current Power Speed Freq. Torque Poles
Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof.Cfmu!Uzqf
Roping ᄿᆅԲ3;2!
බᇒՎ൥௃ᴐᣂᨁࣛజल఺ MGD100A 630-0.5 630 0.5 100 3×55 7 2.2 191 25.5 110 16
MGD100A 630-0.63 630 0.63 100 3×55 7 2.8 241 32.1 110 16
MGD100A 630-1.0 630 1.0 100 3×55 10 4.4 382 50.9 110 16
MGD100A 630-1.5 630 1.5 100 3×55 17 6.6 573 76.4 110 16
MGD100A 630-1.75 630 1.75 100 3×55 17 7.7 668 89.1 110 16

MGD100A 800-0.5 800 0.5 100 4×55 8 2.6 191 25.5 130 16

MGD100A 800-0.63 800 0.63 100 4×55 8 3.3 241 32.1 130 16

MGD100A 800-1.0 800 1.0 100 4×55 12 5.2 382 50.9 130 16

MGD100A 800-1.5 800 1.5 100 4×55 20 7.8 573 76.4 130 16

׈ჷ׈࿢ Voltage 380V ှ ႄ б Roping 2:1
MGD100A 800-1.75 800 1.75 100 4×55 20 9.1 668 89.1 130 16
حקᄛᇗ Elv.Load (630~1050)kg حקะ෎ Elv.Speed (0.5~1.75)m/s
ۑջ੽ᆰࣥ Sheave Diam 100mm ۽ ቔ ᇅ Duty S5-40% MGD100A 1000-0.5 1000 0.5 100 4×55 10 3.4 191 25.5 170 16

ٝ޹֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 3000kg
MGD100A 1000-0.63 1000 0.63 100 4×55 10 4.3 241 32.1 170 16
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 210kg
ᇅ ׮ ఖ Brake DC110V 2.4A
MGD100A 1000-1.0 1000 1.0 100 4×55 16 6.8 382 50.9 170 16
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.
MGD100A 1000-1.5 1000 1.5 100 4×55 26 10.2 573 76.4 170 16

Ҿጎ؅٫཮ DIMENSIONS
MGD100A 1000-1.75 1000 1.75 100 4×55 26 11.9 668 89.1 170 16

MGD100A 1050-0.5 1050 0.5 100 4×55 11 3.6 191 25.5 180 16

MGD100A 1050-0.63 1050 0.63 100 4×55 11 4.5 241 32.1 180 16

MGD100A 1050-1.0 1050 1.0 100 4×55 17 7.2 382 50.9 180 16

Roping ᄿᆅԲ5;2!
MGD100A 1050-1.5 1050 1.5 100 4×55 27 10.8 573 76.4 180 16

MGD100A 1050-1.75 1050 1.75 100 4×55 27 12.6 668 89.1 180 16

注 Remark:
1、本机型用于无机房。 The machine is used for machine roomless.
