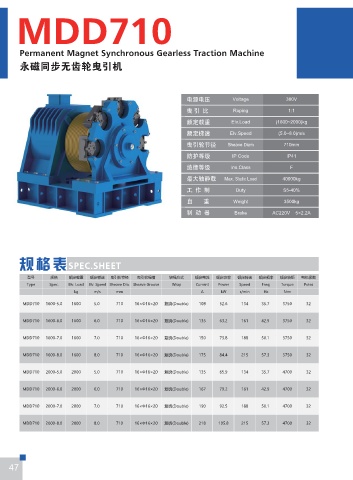

NEE821





        Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof

        බᇒՎ൥௃ᴐᣂజल఺
                                                                                                                                                                                                                                     MDD710



                                                                                                                                    Ҿጎ؅٫཮                       DIMENSIONS
                                                                ׈ჷ׈࿢           Voltage            380V
                                                                ှ ႄ  б          Roping            1:1
                                                                حקᄛᇗ           Elv.Load       (1600~2000)kg

                                                                حקะ෎           Elv.Speed       (5.0~8.0)m/s
                                                                ှႄ੽ࢫࣥ         Sheave Diam        710mm
                                                                ٝ޹֩ࠩ           IP Code            IP41

                                                                धჸ֩ࠩ           Ins.Class           F
                                                                ቋնᇠ࣡ᄛ        Max. Static Load   40000kg

                                                                ۽  ቔ  ᇅ          Duty            S5-40%
                                                                ሱ        ᇗ      Weight           3500kg
                                                                ᇅ  ׮  ఖ         Brake        AC220V    5×2.2A









        ࡀ߭՗TQFD/TIFFU

          型号      规格    额定载重   额定梯速   曳引轮节径    曳引轮绳槽      绕绳方式     额定电流   额定功率   额定转速   额定频率   额定转矩    电机极数
          Type    Spec.  Elv. Load  Elv. Speed Sheave Dia. Sheave Groove  Wrap  Current  Power  Speed  Freq.  Torque  Poles
                          kg     m/s    mm                           A     kW     r/min   Hz     N·m
         MDD710  1600-5.0  1600  5.0    710   16×Φ16×20  复绕(Double)  108   52.6   134    35.7   3750    32


         MDD710  1600-6.0  1600  6.0    710   16×Φ16×20  复绕(Double)  135   63.2   161    42.9   3750    32

         MDD710  1600-7.0  1600  7.0    710   16×Φ16×20  复绕(Double)  150   73.8   188    50.1   3750    32


         MDD710  1600-8.0  1600  8.0    710   16×Φ16×20  复绕(Double)  175   84.4   215    57.3   3750    32


         MDD710  2000-5.0  2000  5.0    710   16×Φ16×20  复绕(Double)  135   65.9   134    35.7   4700    32

         MDD710  2000-6.0  2000  6.0    710   16×Φ16×20  复绕(Double)  167   79.2   161    42.9   4700    32


         MDD710  2000-7.0  2000  7.0    710   16×Φ16×20  复绕(Double)  190   92.5   188    50.1   4700    32

                                                                                                                                          注 Remark:
         MDD710  2000-8.0  2000  8.0    710   16×Φ16×20  复绕(Double)  218   105.8  215    57.3   4700    32                                钢丝绳绕出角度按图示部分,避开阴影范围。
                                                                                                                                          The angle of wire rope shall be within the range shown as above,while avoiding the shadow part.
