NEE521





        Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof

        බᇒՎ൥௃ᴐᣂజल఺

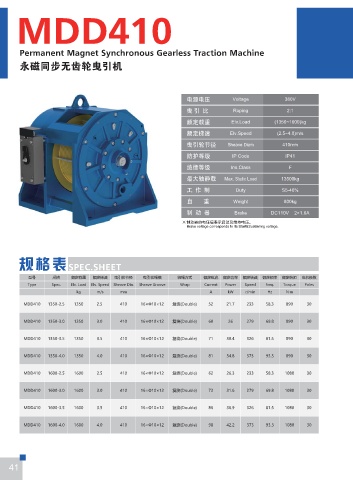

                                                                                                                                                                                                                                  MDD410



                                                                                                                                      Ҿጎ؅٫཮
                                                                               Voltage
                                                                                                 380V
                                                                ׈ჷ׈࿢                                                                                              DIMENSIONS
                                                                ှ ႄ  б          Roping            2:1
                                                                حקᄛᇗ           Elv.Load       (1350~1600)kg

                                                                حקะ෎           Elv.Speed      (2.5~4.0)m/s
                                                                ှႄ੽ࢫࣥ         Sheave Diam       410mm
                                                                ٝ޹֩ࠩ           IP Code           IP41

                                                                धჸ֩ࠩ           Ins.Class          F
                                                                ቋնᇠ࣡ᄛ        Max. Static Load   13500kg

                                                                ۽  ቔ  ᇅ          Duty           S5-40%
                                                                ሱ        ᇗ      Weight           800kg
                                                                ᇅ  ׮  ఖ         Brake       DC110V    2×1.6A
                                                               ※ 制动器的电压值表示启动及维持电压。
                                                                   Brake voltage corresponds to its Start&Sustaining voltage.





       ࡀ߭՗              TQFD/TIFFU


           型号      规格    额定载重   额定梯速    曳引轮节径    曳引轮绳槽       绕绳方式     额定电流  额定功率   额定转速   额定频率  额定转矩   电机极数
          Type    Spec.  Elv. Load  Elv. Speed  Sheave Dia.  Sheave Groove  Wrap  Current  Power  Speed  Freq.  Torque  Poles
                           kg     m/s     mm                            A     kW    r/min  Hz    N·m
         MDD410  1350-2.5  1350   2.5     410   16×Φ10×12  复绕(Double)  52    21.7   233    58.3  890    30


         MDD410  1350-3.0  1350   3.0     410   16×Φ10×12  复绕(Double)  60     26    279    69.8  890    30


         MDD410  1350-3.5  1350   3.5     410    16×Φ10×12  复绕(Double)  71   30.4   326    81.5  890    30

         MDD410  1350-4.0  1350   4.0     410    16×Φ10×12  复绕(Double)  81   34.8   373    93.3  890    30


         MDD410  1600-2.5  1600   2.5     410   16×Φ10×12  复绕(Double)  62    26.3   233    58.3  1080   30


         MDD410  1600-3.0  1600   3.0     410    16×Φ10×12  复绕(Double)  73   31.6   279    69.8  1080   30

         MDD410  1600-3.5  1600   3.5     410    16×Φ10×12  复绕(Double)  86   36.9   326    81.5  1080   30

                                                                                                                                       注 Remark:
         MDD410  1600-4.0  1600   4.0     410    16×Φ10×12  复绕(Double)  98   42.2   373    93.3  1080    30                            钢丝绳绕出角度按图示部分,避开阴影范围。
                                                                                                                                       The angle of wire rope shall be within the range shown as above,while avoiding the shadow part.
