P. 43

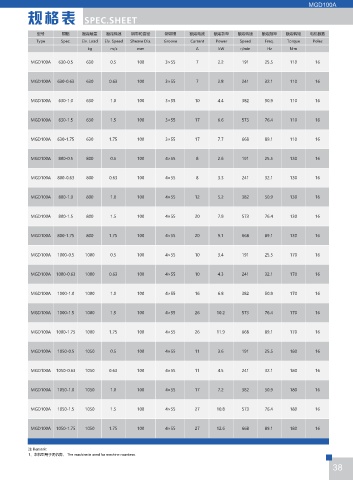

MGD100A
 NHE211B  ࡀ߭՗ TQFD/TIFFU                                 钢带槽     额定电流    额定功率    额定转速    额定频率    额定转矩     电机极数

                      规格
                             额定载重
                                     额定梯速
              型号
                                             钢带轮直径
                      Spec.
             Type
                             Elv. Load
                                      m/s
                                                                           kW
                                                                   A
                                               mm
                                                                                           Hz
                                                                                  r/min
                                                                                                   N·m
                               kg   Elv. Speed  Sheave Dia.  Groove  Current  Power  Speed  Freq.  Torque  Poles
 Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof.Cfmu!Uzqf
                                                      Roping ᄿᆅԲ3;2!
 බᇒՎ൥௃ᴐᣂᨁࣛజल఺  MGD100A  630-0.5  630  0.5      100       3×55      7      2.2      191    25.5     110     16
           MGD100A  630-0.63  630     0.63     100       3×55      7      2.8      241    32.1     110     16
           MGD100A   630-1.0  630     1.0      100       3×55      10     4.4      382    50.9     110     16
           MGD100A   630-1.5  630     1.5      100       3×55      17     6.6      573    76.4     110     16
           MGD100A  630-1.75  630     1.75     100       3×55      17     7.7      668    89.1     110     16


           MGD100A   800-0.5  800     0.5      100       4×55      8      2.6      191    25.5     130     16


           MGD100A  800-0.63  800     0.63     100       4×55      8      3.3      241    32.1     130     16


           MGD100A   800-1.0  800     1.0      100       4×55      12     5.2      382    50.9     130     16


           MGD100A   800-1.5  800     1.5      100       4×55      20      7.8     573    76.4     130     16

 ׈ჷ׈࿢  Voltage  380V  ှ ႄ  б  Roping  2:1
           MGD100A  800-1.75  800     1.75     100       4×55      20     9.1      668    89.1     130     16
 حקᄛᇗ  Elv.Load  (630~1050)kg  حקะ෎  Elv.Speed  (0.5~1.75)m/s
 ۑջ੽ᆰࣥ  Sheave Diam  100mm  ۽  ቔ  ᇅ  Duty  S5-40%  MGD100A  1000-0.5  1000  0.5  100  4×55  10  3.4  191  25.5  170  16

 ٝ޹֩ࠩ  IP Code  IP41  ቋնᇠ࣡ᄛ  Max. Static Load  3000kg
           MGD100A  1000-0.63  1000   0.63     100       4×55      10     4.3      241    32.1     170     16
 धჸ֩ࠩ  Ins.Class  F  ሱ        ᇗ  Weight  210kg
 ᇅ  ׮  ఖ  Brake  DC110V    2.4A
           MGD100A  1000-1.0  1000    1.0      100       4×55      16     6.8      382    50.9     170     16
 ※ 制动器的电压值表示启动及维持电压。  Brake voltage corresponds to its Start&Sustaining voltage.
           MGD100A  1000-1.5  1000    1.5      100       4×55      26     10.2     573    76.4     170     16


 Ҿጎ؅٫཮ DIMENSIONS
           MGD100A  1000-1.75  1000   1.75     100       4×55      26     11.9     668    89.1     170     16

           MGD100A  1050-0.5  1050    0.5      100       4×55      11     3.6      191    25.5     180     16


           MGD100A  1050-0.63  1050   0.63     100       4×55      11     4.5      241    32.1     180     16


           MGD100A  1050-1.0  1050    1.0      100       4×55      17     7.2      382    50.9     180     16

                                                      Roping ᄿᆅԲ5;2!
           MGD100A  1050-1.5  1050    1.5      100       4×55      27     10.8     573    76.4     180     16


           MGD100A  1050-1.75  1050   1.75     100       4×55      27     12.6     668    89.1     180     16


           注 Remark:
           1、本机型用于无机房。 The machine is used for machine roomless.
 37                                                                                                              38
