NEE821





 Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof

 බᇒՎ൥௃ᴐᣂజल఺
                                                                                                              MDD710

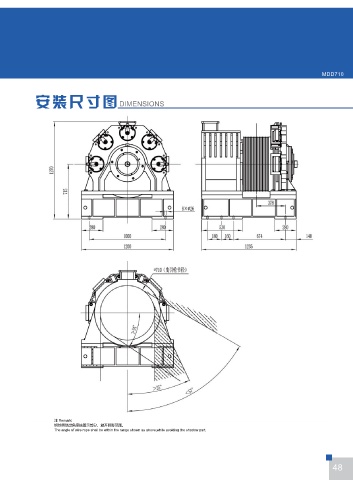

             Ҿጎ؅٫཮                       DIMENSIONS
 ׈ჷ׈࿢  Voltage  380V
 ှ ႄ  б  Roping  1:1
 حקᄛᇗ  Elv.Load  (1600~2000)kg

 حקะ෎  Elv.Speed  (5.0~8.0)m/s
 ှႄ੽ࢫࣥ  Sheave Diam  710mm
 ٝ޹֩ࠩ  IP Code  IP41

 धჸ֩ࠩ  Ins.Class  F
 ቋնᇠ࣡ᄛ  Max. Static Load  40000kg

 ۽  ቔ  ᇅ  Duty  S5-40%
 ሱ        ᇗ  Weight  3500kg
 ᇅ  ׮  ఖ  Brake  AC220V    5×2.2A









 ࡀ߭՗TQFD/TIFFU

 型号  规格  额定载重  额定梯速  曳引轮节径  曳引轮绳槽  绕绳方式  额定电流  额定功率  额定转速  额定频率  额定转矩  电机极数
 Type  Spec.  Elv. Load  Elv. Speed Sheave Dia. Sheave Groove  Wrap  Current  Power  Speed  Freq.  Torque  Poles
 kg  m/s  mm  A  kW  r/min  Hz  N·m
 MDD710  1600-5.0  1600  5.0  710  16×Φ16×20  复绕(Double)  108  52.6  134  35.7  3750  32


 MDD710  1600-6.0  1600  6.0  710  16×Φ16×20  复绕(Double)  135  63.2  161  42.9  3750  32

 MDD710  1600-7.0  1600  7.0  710  16×Φ16×20  复绕(Double)  150  73.8  188  50.1  3750  32


 MDD710  1600-8.0  1600  8.0  710  16×Φ16×20  复绕(Double)  175  84.4  215  57.3  3750  32


 MDD710  2000-5.0  2000  5.0  710  16×Φ16×20  复绕(Double)  135  65.9  134  35.7  4700  32

 MDD710  2000-6.0  2000  6.0  710  16×Φ16×20  复绕(Double)  167  79.2  161  42.9  4700  32


 MDD710  2000-7.0  2000  7.0  710  16×Φ16×20  复绕(Double)  190  92.5  188  50.1  4700  32

                   注 Remark:
 MDD710  2000-8.0  2000  8.0  710  16×Φ16×20  复绕(Double)  218  105.8  215  57.3  4700  32  钢丝绳绕出角度按图示部分,避开阴影范围。
                   The angle of wire rope shall be within the range shown as above,while avoiding the shadow part.
