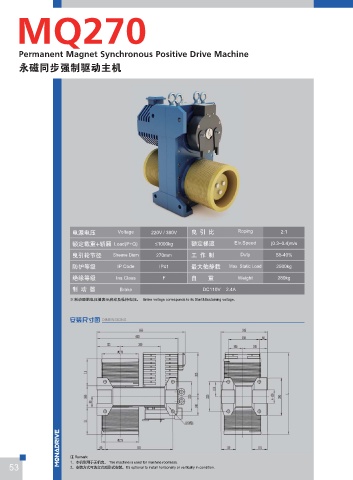

MQ270
       NR381






       Qfsnbofou!Nbhofu!Tzodispopvt!Qptjujwf!Esjwf!Nbdijof
       බᇒՎ൥ु҃᯵Ү˞఺                                                                                                                ࡀ߭՗ TQFD/TIFFU


                                                                                                                                    型号    额定载重+轿厢    额定梯速     减速比      曳引轮节径   电源电压    电机电流   电机功率   电机转速   电机频率   电机转矩    曳引轮转矩    电机极数
                                                                                                                                    Type   Load(P+Q)  Elv. Speed  Reduction Ratio  Sheave Dia.  Voltage  Current  Power  Speed  Freq.  Torque  Sheave Torque  Poles
                                                                                                                                              kg      m/s                mm      V       A     kW     r/min   Hz    N·m      N·m
                                                                                                                                   MQ270     600      0.3      1:8       270   220/380   7     1.8    170    22.7   100      800      16



                                                                                                                                   MQ270     700      0.3      1:8       270   220/380   8     2.1    170    22.7   120      960      16


                                                                                                                                   MQ270     800      0.3      1:8       270   220/380   9     2.4    170    22.7   130      1040     16


                                                                                                                                   MQ270     900      0.3      1:8       270   220/380  11     2.7    170    22.7   150      1200     16


                                                                                                                                   MQ270     1000     0.3      1:8       270   220/380  12     3.0    170    22.7   170      1360     16


                                                                                                                                   MQ270     600      0.4      1:8       270   220/380  10     2.4    226    30.1   100      800      16



                                                                                                                                   MQ270     700      0.4      1:8       270   220/380  11     2.8    226    30.1   120      960      16
                         ׈ჷ׈࿢            Voltage    220V / 380V   ှ  ႄ  б        Roping         2:1
                         حקᄛᇗ ࢟ཎ        Load(P+Q)    ≤1000kg      حקะ෎          Elv.Speed   (0.3~0.4)m/s
                                                                                                                                   MQ270     800      0.4      1:8       270   220/380  12     3.2    226    30.1   130      1040     16
                         ှႄ੽ࢫࣥ         Sheave Diam    270mm       ۽  ቔ  ᇅ         Duty        S5-40%

                         ٝ޹֩ࠩ            IP Code       IP41       ቋնᇠ࣡ᄛ       Max. Static Load  2500kg                             MQ270     900      0.4      1:8       270   220/380  14     3.5    226    30.1   150      1200     16
                         धჸ֩ࠩ           Ins.Class       F         ሱ        ᇗ     Weight        280kg
                         ᇅ  ׮  ఖ         Brake                       DC110V    2.4A                                                MQ270     1000     0.4      1:8       270   220/380  16     4.0    226    30.1   170      1360     16

                         ※ 制动器的电压值表示启动及维持电压。  Brake voltage corresponds to its Start&Sustaining voltage.
                                                                                                                                 ླྀ४՗
                         Ҿጎ؅٫཮ DIMENSIONS                                                                                                           SFDPNNFOEBUJPO!GPSN

                                                                                                                                       钢丝绳直径                  提升高度                              L                            L1
                                                                                                                                      Rope diameter     Travelling recommendation
                                                                                                                                         mm                     m                              mm                            mm
                                                                                                                                                              ≤12 (标配)                         605                           200

                                                                                                                                          Φ8              12<H≤15 (可选)                         645                           240
                                                                                                                                                          15<H≤20 (可选)                         765                           300
                                                                                                                                                               ≤9 (标配)                         605                           200

                                                                                                                                         Φ10               9<H≤12 (可选)                         645                           240
                                                                                                                                                          12<H≤16 (可选)                         765                           300






                         注 Remark:
                         1、本机型用于无机房。 The machine is used for machine roomless.
    53                   2、安装方式可选立式或卧式安装。It’s optional to install horizonally or vertically in condition.                                                                                                                               54
