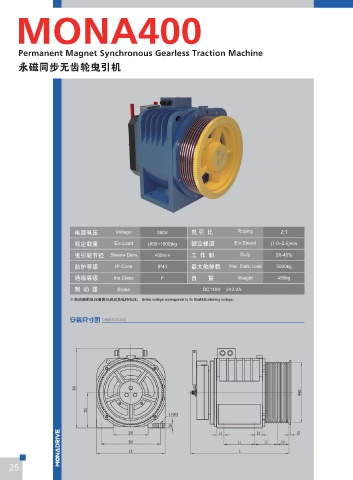

MONA400
NPOB511 ࡀ߭ TQFD/TIFFU 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数 L L1 L2 L3 L4 L5 切口角
型号
额定载重
规格
曳引轮绳槽
曳引轮节径
额定梯速
Elv. Load
Spec.
Type
m/s
kW
mm
A
Hz
r/min
N·m
°
kg Elv. Speed Sheave Dia. Sheave Groove Current Power Speed Freq. Torque Poles mm mm mm mm mm mm β Angle
Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof MONA400 800-1.0 800 1.0 400 5×Φ10×15 13 5.4 95 25.3 540 32 480 105 108.5 45 38 455
බᇒՎᴐᣂజल MONA400 800-1.5 800 1.5 400 5×Φ10×15 20 8.1 143 38.1 540 32 480 105 108.5 45 38 455
MONA400 800-1.6 800 1.6 400 5×Φ10×15 20 8.7 153 40.8 540 32 480 105 108.5 45 38 455
MONA400 800-1.75 800 1.75 400 5×Φ10×15 20 9.4 167 44.5 540 32 480 105 108.5 45 38 455
MONA400 800-2.0 800 2.0 400 5×Φ10×15 23 10.8 191 50.9 540 32 480 105 108.5 45 38 455
MONA400 800-2.5 800 2.5 400 5×Φ10×15 29 13.5 239 63.7 540 32 480 105 108.5 45 3 8 4 5 5
MONA400 1000-1.0 1000 1.0 400 5×Φ10×15 16 6.7 95 25.3 670 32 505 130 108.5 45 3 8 4 5 5
MONA400 1000-1.5 1000 1.5 400 5×Φ10×15 25 10.0 143 38.1 670 32 505 130 108.5 4 5 3 8 4 5 5
MONA400 1000-1.6 1000 1.6 400 5×Φ10×15 25 10.7 153 40.8 670 32 505 130 108.5 4 5 3 8 4 5 5
MONA400 1000-1.75 1000 1.75 400 5×Φ10×15 25 11.7 167 44.5 670 32 505 130 108. 5 4 5 3 8 4 5 5
MONA400 1000-2.0 1000 2.0 400 5×Φ10×15 29 13.4 191 50.9 670 32 505 130 108.5 4 5 3 8 4 5 5
MONA400 1000-2.5 1000 2.5 400 6×Φ10×15 36 16.8 239 63.7 670 32 521 130 116.5 5 3 3 8 4 5 5
MONA400 1150-1.0 1150 1.0 400 5×Φ10×15 18 7.8 95 25.3 780 32 509 148 108.5 45 38 455
MONA400 1150-1.5 1150 1.5 400 6×Φ10×15 29 11.7 143 38.1 780 32 525 148 116.5 5 3 3 8 4 5 5
ჷ Voltage 380V ှ ႄ б Roping 2:1
MONA400 1150-1.6 1150 1.6 400 6×Φ10×15 29 12.5 153 40.8 780 32 525 148 116.5 5 3 3 8 4 5 5
حקᄛᇗ Elv.Load (800~1600)kg حקะ Elv.Speed (1.0~2.5)m/s 95
MONA400 1150-1.75 1150 1.75 400 6×Φ10×15 29 13.6 167 44.5 780 32 525 148 116. 5 5 3 3 8 4 5 5
ှႄࢫࣥ Sheave Diam 400mm ۽ ቔ ᇅ Duty S5-40%
ٝ֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 5500kg MONA400 1150-2.0 1150 2.0 400 6×Φ10×15 33 15.6 191 50.9 780 32 525 148 116.5 5 3 3 8 4 5 5
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 480kg MONA400 1150-2.5 1150 2.5 400 6×Φ10×15 43 19.5 239 63.7 780 32 525 148 116.5 5 3 3 8 4 5 5
ᇅ ఖ Brake DC110V 2×2.0A MONA400 1350-1.0 1350 1.0 400 7×Φ10×15 21 9.2 95 25.3 920 32 685 205 150.5 77 48 475
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.
MONA400 1350-1.5 1350 1.5 400 7×Φ10×15 34 13.8 143 38.1 920 32 685 205 150.5 77 48 475
MONA400 1350-1.6 1350 1.6 400 7×Φ10×15 34 14.7 153 40.8 920 32 685 205 150.5 7 7 4 8 475
Ҿጎ٫ DIMENSIONS
MONA400 1350-1.75 1350 1.75 400 7×Φ10×15 34 16.1 167 44.5 920 32 685 205 150. 5 7 7 4 8 475
MONA400 1350-2.0 1350 2.0 400 7×Φ10×15 39 18.4 191 50.9 920 32 685 205 150.5 7 7 4 8 475
MONA400 1350-2.5 1350 2.5 400 7×Φ10×15 50 23.0 239 63.7 920 32 685 205 150.5 7 7 4 8 475
MONA400 1600-1.0 1600 1.0 400 7×Φ10×15 25 11.0 95 25.3 1110 32 685 205 150.5 7 7 4 8 475
MONA400 1600-1.5 1600 1.5 400 8×Φ10×15 41 16.6 143 38.1 1110 32 685 205 150.5 77 48 475
MONA400 1600-1.6 1600 1.6 400 8×Φ10×15 41 17.8 153 40.8 1110 32 685 205 150.5 77 48 475
MONA400 1600-1.75 1600 1.75 400 8×Φ10×15 41 19.4 167 44.5 1110 32 685 205 150.5 77 48 475
MONA400 1600-2.0 1600 2.0 400 8×Φ10×15 47 22.2 191 50.9 1110 32 685 205 150.5 77 48 475
MONA400 1600-2.5 1600 2.5 400 8×Φ10×15 60 27.8 239 63.7 1110 32 685 205 150.5 77 48 475
注 Remark:
1、本机型亦可用于无机房。 The machine can also be used for machine roomless.
2、样本切口角为推荐值，可根据实际工况要求选择切口角度。The above is recommended value of cut angle,it's optional according to practical condition.
