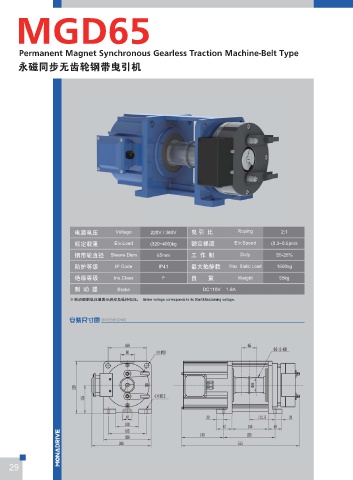

Page 34 - 蒙纳驱动产品册2020版

MGD65
NHE76

Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof.Cfmu!Uzqf

බᇒՎ൥௃ᴐᣂᨁࣛజल఺ ࡀ߭՗ TQFD/TIFFU

型号 规格 额定载重 额定梯速 钢带轮直径 钢带槽 电源电压 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数
Type Spec. Elv. Load Elv. Speed Sheave Dia. Groove Voltage Current Power Speed Freq. Torque Poles
kg m/s mm V A kW r/min Hz N·m

MGD65 320-0.3 320 0.3 65 2×60 220/380 3.5 0.6 176 23.5 30 16

MGD65 320-0.4 320 0.4 65 2×60 220/380 3.5 0.7 235 31.3 30 16

MGD65 320-0.5 320 0.5 65 2×60 220/380 4 0.9 294 39.2 30 16

MGD65 400-0.3 400 0.3 65 2×60 220/380 4.5 0.7 176 23.5 40 16
׈ჷ׈࿢ Voltage 220V / 380V ှ ႄ б Roping 2:1

حקᄛᇗ Elv.Load (320~400)kg حקะ෎ Elv.Speed (0.3~0.5)m/s
ۑջ੽ᆰࣥ Sheave Diam 65mm ۽ ቔ ᇅ Duty S5-25%
MGD65 400-0.4 400 0.4 65 2×60 220/380 4.5 1.0 235 31.3 40 16
ٝ޹֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 1500kg
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 55kg
ᇅ ׮ ఖ Brake DC110V 1.8A
MGD65 400-0.5 400 0.5 65 2×60 220/380 5 1.2 294 39.2 40 16
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.

Ҿጎ؅٫཮ DIMENSIONS
注 Remark:
1、本机型用于无机房。 The machine is used for machine roomless.

29 30
