Page 28 - 蒙纳驱动产品册2020版
P. 28

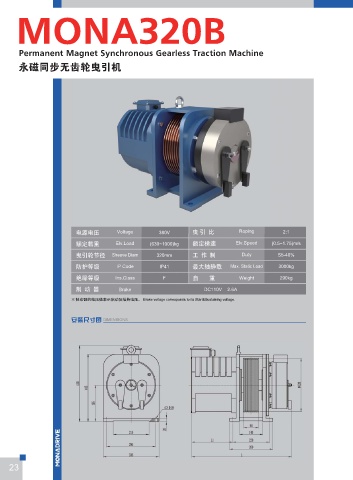

MONA320B
NPOB431C ࡀ߭ TQFD/TIFFU 曳引轮绳槽 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数 L L1 切口角
规格
额定载重
曳引轮节径
额定梯速
型号
Spec.
Type
Elv. Load
°
m/s
A
kW
mm
r/min
Hz
N·m
kg Elv. Speed Sheave Dia. Sheave Groove Current Power Speed Freq. Torque Poles mm mm β Angle
Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof
MONA320B 630-0.5 630 0.5 320 5×Φ8×12 7 2.1 60 12.0 340 24 605 250
ᴐᣂజल
බᇒՎᴐᣂజल
MONA320B 630-0.63 630 0.63 320 5×Φ8×12 7 2.7 75 15.0 340 24 605 250
MONA320B 630-1.0 630 1.0 320 5×Φ8×12 10 4.2 119 23.8 340 24 605 250
MONA320B 630-1.5 630 1.5 320 5×Φ8×12 16 6.4 179 35.8 340 24 605 250
MONA320B 630-1.6 630 1.6 320 5×Φ8×12 16 6.8 191 38.2 340 24 605 250
MONA320B 630-1.75 630 1.75 320 5×Φ8×12 16 7.4 209 41.8 340 24 605 250
90
MONA320B 800-0.5 800 0.5 320 6×Φ8×12 9 2.7 60 12.0 430 24 605 250
MONA320B 800-0.63 800 0.63 320 6×Φ8×12 9 3.4 75 15.0 430 24 605 250
ჷ Voltage 380V ှ ႄ б Roping 2:1 MONA320B 800-1.0 800 1.0 320 6×Φ8×12 13 5.4 119 23.8 430 24 605 250
حקᄛᇗ Elv.Load (630~1000)kg حקะ Elv.Speed (0.5~1.75)m/s
ှႄࢫࣥ Sheave Diam 320mm ۽ ቔ ᇅ Duty S5-40% MONA320B 800-1.5 800 1.5 320 6×Φ8×12 20 8.1 179 35.8 430 24 605 250
ٝ֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 3000kg
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 290kg MONA320B 800-1.6 800 1.6 320 6×Φ8×12 20 8.6 191 38.2 430 24 605 250
ᇅ ఖ Brake DC110V 2.6A
MONA320B 800-1.75 800 1.75 320 6×Φ8×12 20 9.4 209 41.8 430 24 605 250
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.
Ҿጎ٫ DIMENSIONS MONA320B 1000-0.5 1000 0.5 320 7×Φ8×12 11 3.4 60 12.0 540 24 645 290
MONA320B 1000-0.63 1000 0.63 320 7×Φ8×12 11 4.2 75 15.0 540 24 645 290
MONA320B 1000-1.0 1000 1.0 320 7×Φ8×12 16 6.7 119 23.8 540 24 645 290
85
MONA320B 1000-1.5 1000 1.5 320 7×Φ8×12 25 10.1 179 35.8 540 24 645 290
MONA320B 1000-1.6 1000 1.6 320 7×Φ8×12 25 10.8 191 38.2 540 24 645 290
MONA320B 1000-1.75 1000 1.75 320 7×Φ8×12 25 11.8 209 41.8 540 24 645 290
注 Remark:
1、本机型用于无机房。 The machine is used for machine roomless.
2、样本切口角为推荐值，可根据实际工况要求选择切口角度。The above is recommended value of cut angle,it's optional according to practical condition.
23 24
