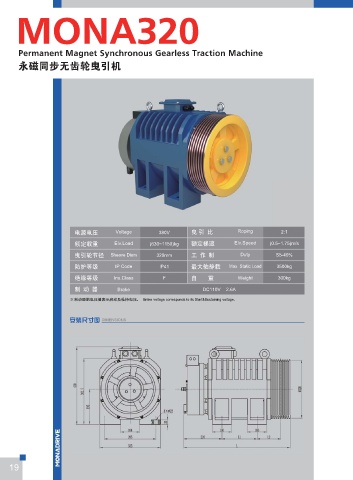

MONA320
NPOB431 ࡀ߭՗ TQFD/TIFFU 曳引轮绳槽 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数 L L1 L2 切口角

型号
规格
额定梯速
额定载重
曳引轮节径
Elv. Load
Spec.
Type
A
kg Elv. Speed Sheave Dia. Sheave Groove Current Power Speed Freq. Torque Poles mm mm mm β Angle
mm
m/s
kW
Hz
r/min
°
N·m
Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof
MONA320 630-0.5 630 0.5 320 5×Φ8×12 7 2.1 60 12.0 340 24 550 154 124.5
බᇒՎ൥௃ᴐᣂజल఺
MONA320 630-0.63 630 0.63 320 5×Φ8×12 7 2.7 75 15.0 340 24 550 154 124.5
MONA320 630-1.0 630 1.0 320 5×Φ8×12 10 4.2 119 23.8 340 24 550 154 124.5
MONA320 630-1.5 630 1.5 320 5×Φ8×12 16 6.4 179 35.8 340 24 550 154 124.5
MONA320 630-1.6 630 1.6 320 5×Φ8×12 16 6.8 191 38.2 340 24 550 154 124.5
MONA320 630-1.75 630 1.75 320 5×Φ8×12 16 7.4 209 41.8 340 24 550 154 124.5
90
MONA320 800-0.5 800 0.5 320 6×Φ8×12 9 2.7 60 12.0 430 24 550 154 124.5

MONA320 800-0.63 800 0.63 320 6×Φ8×12 9 3.4 75 15.0 430 24 550 154 124.5

MONA320 800-1.0 800 1.0 320 6×Φ8×12 13 5.4 119 23.8 430 24 550 154 124.5

MONA320 800-1.5 800 1.5 320 6×Φ8×12 20 8.1 179 35.8 430 24 550 154 124.5

MONA320 800-1.6 800 1.6 320 6×Φ8×12 20 8.6 191 38.2 430 24 550 154 124.5
׈ჷ׈࿢ Voltage 380V ှ ႄ б Roping 2:1
MONA320 800-1.75 800 1.75 320 6×Φ8×12 20 9.4 209 41.8 430 24 550 154 124.5
حקᄛᇗ Elv.Load (630~1150)kg حקะ෎ Elv.Speed (0.5~1.75)m/s
ှႄ੽ࢫࣥ Sheave Diam 320mm ۽ ቔ ᇅ Duty S5-40% MONA320 1000-0.5 1000 0.5 320 7×Φ8×12 11 3.4 60 12.0 540 24 590 194 124.5

ٝ޹֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 3500kg MONA320 1000-0.63 1000 0.63 320 7×Φ8×12 11 4.2 75 15.0 540 24 590 194 124.5
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 300kg
MONA320 1000-1.0 1000 1.0 320 7×Φ8×12 16 6.7 119 23.8 540 24 590 194 124.5
ᇅ ׮ ఖ Brake DC110V 2.6A
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.
MONA320 1000-1.5 1000 1.5 320 7×Φ8×12 25 10.1 179 35.8 540 24 590 194 124.5

Ҿጎ؅٫཮ DIMENSIONS MONA320 1000-1.6 1000 1.6 320 7×Φ8×12 25 10.8 191 38.2 540 24 590 194 124.5

MONA320 1000-1.75 1000 1.75 320 7×Φ8×12 25 11.8 209 41.8 540 24 590 194 124.5
85
MONA320 1150-0.5 1150 0.5 320 8×Φ8×12 12 4.0 60 12.0 630 24 602 194 130.5

MONA320 1150-0.63 1150 0.63 320 8×Φ8×12 12 4.9 75 15.0 630 24 602 194 130.5

MONA320 1150-1.0 1150 1.0 320 8×Φ8×12 18 7.9 119 23.8 630 24 602 194 130.5

MONA320 1150-1.5 1150 1.5 320 8×Φ8×12 30 11.8 179 35.8 630 24 602 194 130.5

MONA320 1150-1.6 1150 1.6 320 8×Φ8×12 30 12.6 191 38.2 630 24 602 194 130.5

MONA320 1150-1.75 1150 1.75 320 8×Φ8×12 30 13.8 209 41.8 630 24 602 194 130.5

注 Remark:
1、本机型用于无机房。 The machine is used for machine roomless.
2、样本切口角为推荐值，可根据实际工况要求选择切口角度。The above is recommended value of cut angle,it's optional according to practical condition.
19 20
