P. 59

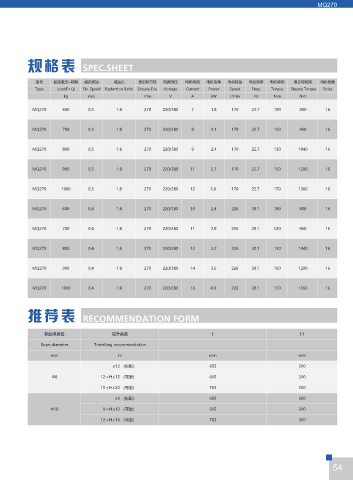

MQ270
 NR381






 Qfsnbofou!Nbhofu!Tzodispopvt!Qptjujwf!Esjwf!Nbdijof
 බᇒՎ൥ु҃᯵Ү˞఺  ࡀ߭՗ TQFD/TIFFU


             型号    额定载重+轿厢    额定梯速     减速比      曳引轮节径   电源电压    电机电流   电机功率   电机转速   电机频率   电机转矩    曳引轮转矩    电机极数
             Type   Load(P+Q)  Elv. Speed  Reduction Ratio  Sheave Dia.  Voltage  Current  Power  Speed  Freq.  Torque  Sheave Torque  Poles
                       kg      m/s                mm      V       A     kW     r/min   Hz    N·m      N·m
            MQ270     600      0.3      1:8       270   220/380   7     1.8    170    22.7   100      800      16



            MQ270     700      0.3      1:8       270   220/380   8     2.1    170    22.7   120      960      16


            MQ270     800      0.3      1:8       270   220/380   9     2.4    170    22.7   130      1040     16


            MQ270     900      0.3      1:8       270   220/380  11     2.7    170    22.7   150      1200     16


            MQ270     1000     0.3      1:8       270   220/380  12     3.0    170    22.7   170      1360     16


            MQ270     600      0.4      1:8       270   220/380  10     2.4    226    30.1   100      800      16



            MQ270     700      0.4      1:8       270   220/380  11     2.8    226    30.1   120      960      16
 ׈ჷ׈࿢  Voltage  220V / 380V  ှ  ႄ  б  Roping  2:1
 حקᄛᇗ ࢟ཎ  Load(P+Q)  ≤1000kg  حקะ෎  Elv.Speed  (0.3~0.4)m/s
            MQ270     800      0.4      1:8       270   220/380  12     3.2    226    30.1   130      1040     16
 ှႄ੽ࢫࣥ  Sheave Diam  270mm  ۽  ቔ  ᇅ  Duty  S5-40%

 ٝ޹֩ࠩ  IP Code  IP41  ቋնᇠ࣡ᄛ  Max. Static Load  2500kg  MQ270  900  0.4  1:8  270  220/380  14  3.5  226  30.1  150  1200  16
 धჸ֩ࠩ  Ins.Class  F  ሱ        ᇗ  Weight  280kg
 ᇅ  ׮  ఖ  Brake  DC110V    2.4A  MQ270  1000  0.4  1:8  270  220/380  16  4.0  226    30.1   170      1360     16

 ※ 制动器的电压值表示启动及维持电压。  Brake voltage corresponds to its Start&Sustaining voltage.
          ླྀ४՗
 Ҿጎ؅٫཮ DIMENSIONS            SFDPNNFOEBUJPO!GPSN

                钢丝绳直径                  提升高度                             L                             L1
               Rope diameter     Travelling recommendation
                  mm                     m                              mm                            mm
                                       ≤12 (标配)                         605                           200

                  Φ8               12<H≤15 (可选)                         645                           240
                                   15<H≤20 (可选)                         765                           300
                                        ≤9 (标配)                         605                           200

                  Φ10               9<H≤12 (可选)                         645                           240
                                   12<H≤16 (可选)                         765                           300






 注 Remark:
 1、本机型用于无机房。 The machine is used for machine roomless.
 53  2、安装方式可选立式或卧式安装。It’s optional to install horizonally or vertically in condition.                            54
