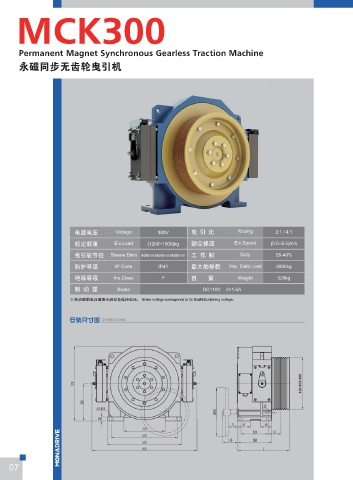

MCK300
NDL411 ࡀ߭՗ TQFD/TIFFU 曳引轮绳槽 额定电流 额定功率 额定转速 额定频率 额定转矩 电机极数 L L1 切口角

规格
额定梯速
额定载重
曳引轮节径
型号
Elv. Load
Spec.
Type
mm
A
m/s
kg Elv. Speed Sheave Dia. Sheave Groove Current Power Speed Freq. Torque Poles mm mm β Angle
r/min
°
Hz
kW
N·m
Qfsnbofou!Nbhofu!Tzodispopvt!Hfbsmftt!Usbdujpo!Nbdijof Roping 曳引比 2:1
බᇒՎ൥௃ᴐᣂజल఺ MCK300 1250-0.5 1250 0.5 400 6×Φ10×15 13 4.3 48 12.8 850 32 381 86
MCK300 1250-0.63 1250 0.63 400 6×Φ10×15 13 5.3 60 16.0 850 32 381 86
MCK300 1250-1.0 1250 1.0 400 6×Φ10×15 20 8.5 95 25.3 850 32 381 86
MCK300 1250-1.5 1250 1.5 400 6×Φ10×15 34 12.7 143 38.1 850 32 381 86
MCK300 1250-1.6 1250 1.6 400 6×Φ10×15 34 13.6 153 40.8 850 32 381 86
MCK300 1250-1.75 1250 1.75 400 6×Φ10×15 34 14.9 167 44.5 850 32 381 86
MCK300 1250-2.0 1250 2.0 400 6×Φ10×15 38 17.0 191 50.9 850 32 381 86
MCK300 1250-2.5 1250 2.5 480 7×Φ10×15 45 21.3 199 53.1 1020 32 381 86
MCK300 1350-0.5A 1350 0.5 400 7×Φ10×15 14 4.6 48 12.8 920 32 381 86
MCK300 1350-0.63A 1350 0.63 400 7×Φ10×15 14 5.8 60 16 920 32 381 86
MCK300 1350-1.0A 1350 1.0 400 7×Φ10×15 21 9.2 95 25.3 920 32 381 86
MCK300 1350-1.5A 1350 1.5 400 7×Φ10×15 36 13.8 143 38.1 920 32 381 86
MCK300 1350-1.6A 1350 1.6 400 7×Φ10×15 36 14.7 153 40.8 920 32 381 86
MCK300 1350-1.75A 1350 1.75 400 7×Φ10×15 36 16.1 167 44.5 920 32 381 86
MCK300 1350-2.0A 1350 2.0 400 7×Φ10×15 40 18.4 191 50.9 920 32 381 86
MCK300 1350-2.5 1350 2.5 480 7×Φ10×15 52 22.9 199 53.1 1100 32 381 86
MCK300 1600-0.5A 1600 0.5 400 7×Φ10×15 18 5.6 48 12.8 1110 32 381 86
MCK300 1600-0.63A 1600 0.63 400 7×Φ10×15 18 7.0 60 16 1110 32 381 86
MCK300 1600-1.0A 1600 1.0 400 7×Φ10×15 26 11.0 95 25.3 1110 32 381 86 95
׈ჷ׈࿢ Voltage 380V ှ ႄ б Roping 2:1 / 4:1 MCK300 1600-1.5A 1600 1.5 400 8×Φ10×15 41 16.6 143 38.1 1110 32 396 93.5

حקᄛᇗ Elv.Load (1250~1600)kg حקะ෎ Elv.Speed (0.5~2.5)m/s MCK300 1600-1.6A 1600 1.6 400 8×Φ10×15 41 17.8 153 40.8 1110 32 396 93.5
MCK300 1600-1.75A 1600 1.75 400 8×Φ10×15 41 19.4 167 44.5 1110 32 396 93.5
ှႄ੽ࢫࣥ Sheave Diam 400mm/450mm/480mm ۽ ቔ ᇅ Duty S5-40%
MCK300 1600-2.0A 1600 2.0 400 8×Φ10×15 47 22.2 191 50.9 1110 32 396 93.5
ٝ޹֩ࠩ IP Code IP41 ቋնᇠ࣡ᄛ Max. Static Load 6000kg MCK300 1350-0.5B 1350 0.5 450 7×Φ10×15 14 4.5 42 11.2 1030 32 381 86
धჸ֩ࠩ Ins.Class F ሱ ᇗ Weight 520kg MCK300 1350-0.63B 1350 0.63 450 7×Φ10×15 14 5.7 53 14.1 1030 32 381 86
MCK300 1350-1.0B 1350 1.0 450 7×Φ10×15 22 9.2 85 22.7 1030 32 381 86
ᇅ ׮ ఖ Brake DC110V 2×1.6A
MCK300 1350-1.5B 1350 1.5 450 7×Φ10×15 35 13.7 127 33.9 1030 32 381 86
※ 制动器的电压值表示启动及维持电压。 Brake voltage corresponds to its Start&Sustaining voltage.
MCK300 1350-1.6B 1350 1.6 450 7×Φ10×15 35 14.7 136 36.3 1030 32 381 86
MCK300 1350-1.75B 1350 1.75 450 7×Φ10×15 35 16.1 149 39.7 1030 32 381 86
Ҿጎ؅٫཮ DIMENSIONS MCK300 1350-2.0B 1350 2.0 450 7×Φ10×15 38 18.3 170 45.3 1030 32 381 86
MCK300 1600-0.5B 1600 0.5 450 7×Φ10×15 16 5.1 42 11.2 1170 32 381 86
MCK300 1600-0.63B 1600 0.63 450 7×Φ10×15 16 6.5 53 14.1 1170 32 381 86
MCK300 1600-1.0B 1600 1.0 450 7×Φ10×15 24 10.4 85 22.7 1170 32 381 86
MCK300 1600-1.5B 1600 1.5 450 8×Φ10×15 40 15.6 127 33.9 1170 32 396 93.5
MCK300 1600-1.6B 1600 1.6 450 8×Φ10×15 40 16.7 136 36.3 1170 32 396 93.5
MCK300 1600-1.75B 1600 1.75 450 8×Φ10×15 40 18.3 149 39.7 1170 32 396 93.5
MCK300 1600-2.0B 1600 2.0 450 8×Φ10×15 45 20.8 170 45.3 1170 32 396 93.5
Roping 曳引比 4:1
MCK300 3000-0.5A 3000 0.5 400 7×Φ10×15 24 10.1 95 25.3 1020 32 381 86
MCK300 3000-1.0A 3000 1.0 400 8×Φ10×15 45 20.4 191 50.9 1020 32 396 93.5
MCK300 3000-0.5B 3000 0.5 450 7×Φ10×15 23 9.5 85 22.7 1070 32 381 86
根据工况
MCK300 3000-1.0B 3000 1.0 450 7×Φ10×15 42 19.0 170 45.3 1070 32 381 86
MCK300 3000-0.5C 3000 0.5 480 6×Φ10×15 25 9.6 80 21.3 1150 32 381 86
MCK300 3000-1.0C 3000 1.0 480 6×Φ10×15 42 19.1 159 42.4 1150 32 381 86
注 Remark:
1、本机型亦可用于无机房。 The machine can also be used for machine roomless.
2、样本切口角为推荐值，可根据实际工况要求选择切口角度。The above is recommended value of cut angle,it's optional according to practical condition.
07 08
